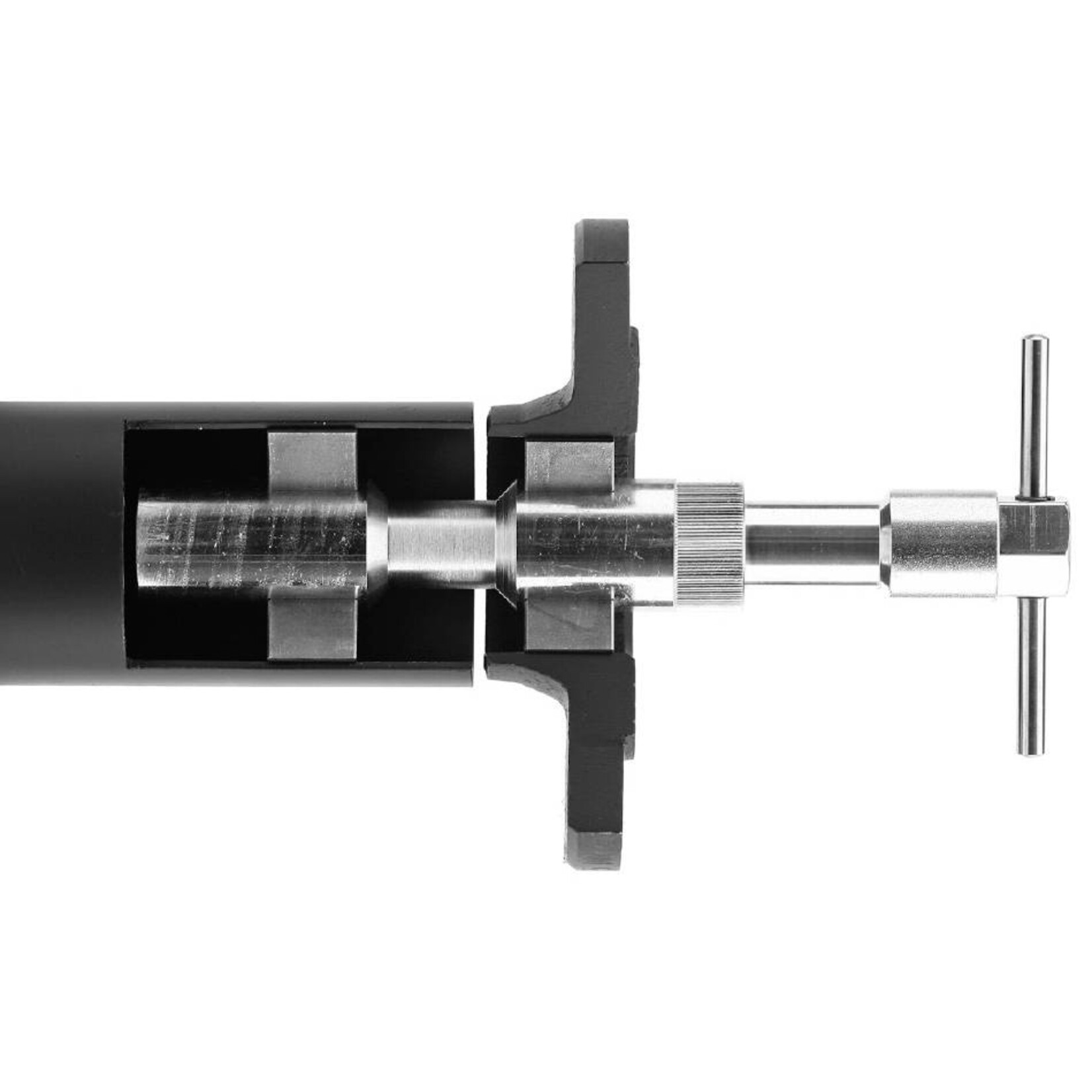

Avec des coins de serrage. Pour centrer et serrer des brides, des tubulures, des bagues etc. sur des tubes et des cuves cylindriques en une seule opération avec rapidité, sûreté et précision
Avec des coins de serrage. Pour centrer et serrer des brides, des tubulures, des bagues etc. sur des tubes et des cuves cylindriques en une seule opération avec rapidité, sûreté et précision. Compensation automatique même de diamètres très disparates. Pour éviter la corrosion électrolytique, nous livrons les versions avec des rails d'appui en acier inoxydable (VA 1.4301).
| Plage de serrage |
Poids |
||
| Größe 004 | 15 - 19 mm | 0,20 kg - n'est plus disponible | |
| Größe 003 | 16 - 20 mm | 0,20 kg | |
| Größe 002 | 19 - 25 mm | 0,25 kg - n'est plus disponible | |
| Größe 001 | 24 - 32 mm | 0,50 kg - n'est plus disponible | |
| Größe 01 | 31 - 40 mm | 0,50 kg - n'est plus disponible | |
| Größe 0 | 38 - 52 mm | 1,25 kg - n'est plus disponible | |
| Größe 00 | 51 - 64 mm | 1,25 kg | |

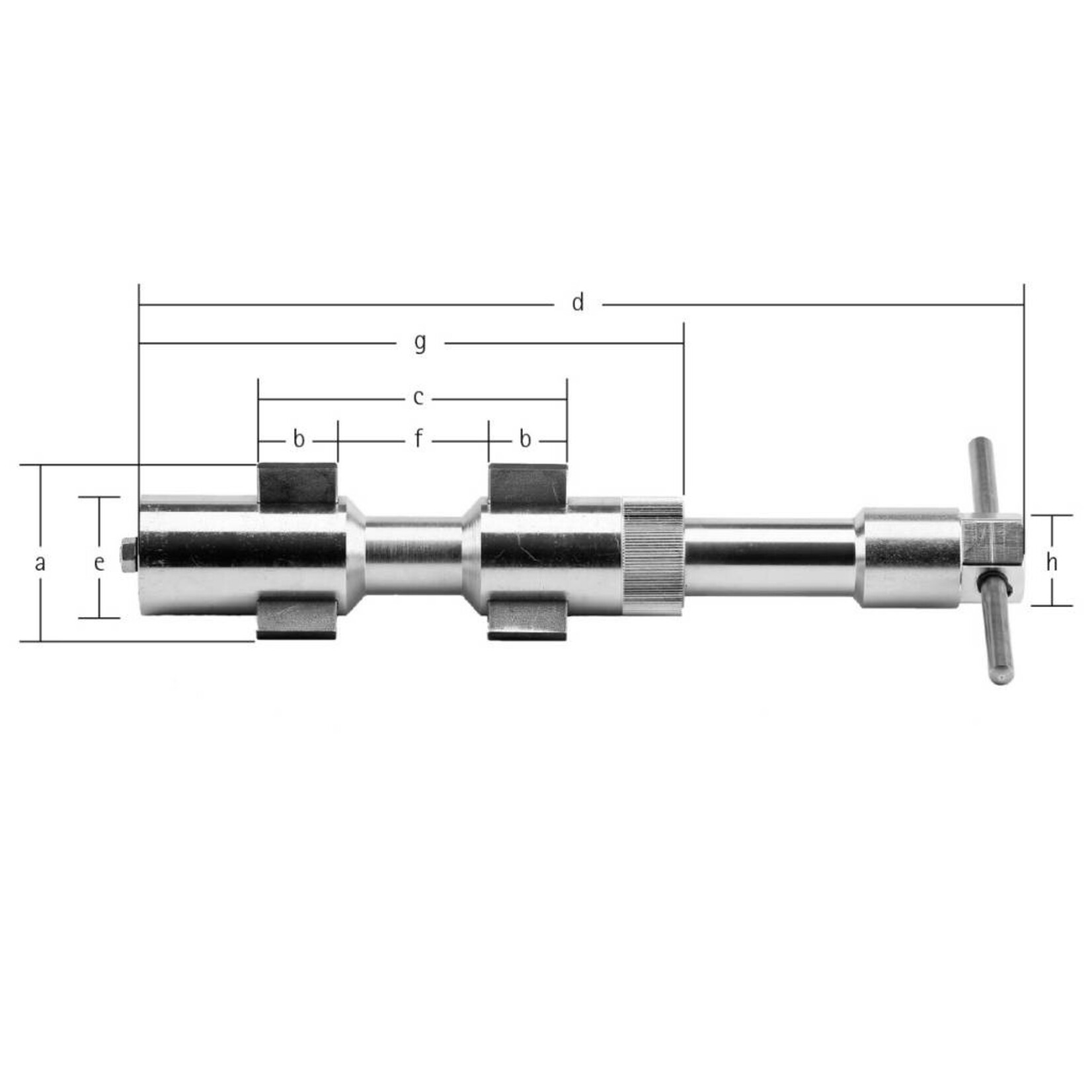

| Taille 004 | Taille 003 | Taille 002 | Taille 001 | |||||
| a) | 15 - 19 mm | 16 - 20 mm | 19 - 25 mm | 24 - 32 mm | ||||
| b) | 15 mm | 15 mm | 15 mm | 20 mm | ||||
| c) | 50 mm | 50 mm | 54 mm | 84 mm | ||||
| d) | 154 - 170 mm | 154 - 170 mm | 154 - 170 mm | 200 - 225 mm | ||||
| e) | 15 mm | 16 mm | 19 mm | 24 mm | ||||
| f) | 20 mm | 20 mm | 24 mm | 44 mm | ||||
| g) | 100 mm | 100 mm | 100 mm | 149 mm | ||||
| h) | SW 12 | SW 12 | SW 12 | SW 15 | ||||
| Taille 01 | Taille 0 | Taille 00 | ||||||
| a) | 31 - 40 mm | 38 - 52 mm | 51 - 64 mm | |||||
| b) | 20 mm | 25 mm | 25 mm | |||||
| c) | 84 mm | 97 mm | 97 mm | |||||
| d) | 200 - 225 mm | 247 - 278 mm | 247 - 278 mm | |||||
| e) | 24 mm | 38 mm | 38 mm | |||||
| f) | 44 mm | 47 mm | 47 mm | |||||
| g) | 149 mm | 170 mm | 170 mm | |||||
| h) | SW 15 | SW 27 | SW 27 | |
||||
Précision de serrage
Les corps extérieurs du type 2 sont usinés dans une pince de serrage, ou dans des mors tournés de deux côtés à l'intérieur, concentricité entre eux env. +/- 0.05 mm. Les mâchoires s'appuient sur le cône de serrage. Comme l'appui des mâchoires sur le diamètre intérieur des tubes est ponctuel, il n'est pas possible de donner une indication concrète sur la précision du serrage. Celle-ci dépend de nombreux facteurs, comme par ex : la nature de la géométrie interne, l'épaisseur de la paroi, la propreté, la force de serrage, etc. Dans des conditions optimales, la précision théorique peut être indiquée avec certitude à environ +/- 0,05 mm. On entend par là la position centrale théorique des deux cylindres serrés l'un par rapport à l'autre.
